YZW自力式溫度調節閥產品組成與選型數據

部分：YZW自力式溫度調節閥產品組成介紹

1、YZW自力式溫度調節閥閥體部分介紹

法蘭連接二通閥，耐壓等級PN1.6  PN2.5；

閥體材質：球墨鑄鐵QT400、鑄鋼、不銹鋼；

公稱通徑：DN15 ... DN250；

公稱流量：Kvs 3 ... 450 m3/h；

閥桿行程：20mm 或40mm 行程；

可與我公司生產的自力式溫度控制器配合使用。

用途：適用于區域供熱系統、暖通空調系統、生活熱水供應系統中作為標準的控制閥。

自力式溫度調節閥介質

飽和蒸汽	110 ... 220℃
過熱蒸汽（需提供現場參數）	可至280℃
高溫?zé)崴?/td>	110 ... 180℃
耐熱油	130 ... 350℃

自力式溫度調節閥材質

閥體	閥座、閥塞、閥桿
閥座、閥塞、閥桿	不銹鋼304，平衡套筒式閥芯
標準型密封環	泛塞封
閥桿密封	石墨、四氟、壓塞V型高溫組件

YZW自力式溫度調節閥流量與壓力差

DN [mm]	Kvs [m3/h]	ΔPvmax [kPa]
15	3	1000
20	5	1000
25	8	1000
32	10	1000
40	12	1000
50	19	1000
65	31	600
80	48	400
100	75	300
125	125	300
150	200	200
200	300	200
250	450	100

 （備注說明：Kvs  = 標稱流量；ΔPvmax = 當閥門在全行程正常工作時閥門兩端允許的壓差。）

訂貨 訂貨時請說明型號和介質參數(例如蒸汽壓力、工作溫度、流量等)。

發貨 閥門不附帶安裝法蘭及密封墊、緊固件。

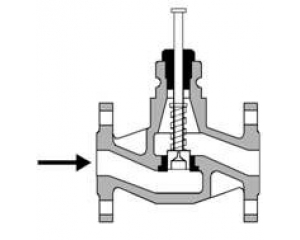

YZW自力式溫度調節閥閥體剖面

閥桿縮回：  流量減少；閥桿伸出：  流量增加。

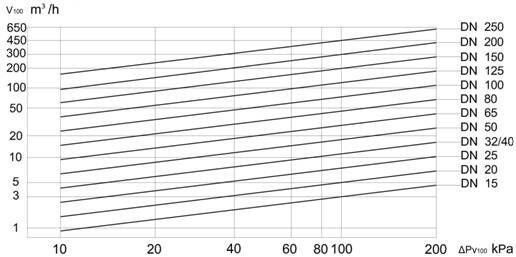

YZW自力式溫度調節閥選型--流量圖





ΔPv100 表示閥門全開并且流量為V100時，閥門兩端的壓差。



YZW自力式溫度調節閥技術數據

壓力等級		PN16
閥門特性	0 ... 30%開度 30 ... 100% 開度	線性 百分比
泄漏率		Kvs值的0.02 - 0.05%
法蘭連接		ISO7005標準
行程	DN15 ... DN100 DN125 ... DN250	20 mm 40 mm

PN1.6產品尺寸 所有尺寸單位均為mm

  PN2.5產品參數請向我公司電話0317-8294124垂詢。

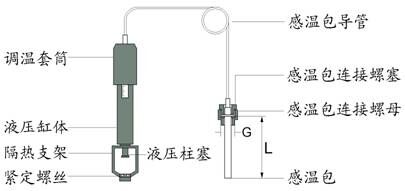

2、自力式溫度控制器組成部分介紹

自力式溫度控制器的水溫傳感器（也就是感溫包）感受溫度的變化，溫差引起感溫液體體積的變化，由此推動液壓缸工作，無需電或壓縮空氣等外界能源，。同時，配制的感溫液體對溫度變化非常敏感，響應，液體膨脹均勻，實現了比例式調節控制。

感溫包連接螺紋為1-1/4寸管螺紋（G  1-1/4’’）。導管長度一般為3米，可定制加長為5-12米。
