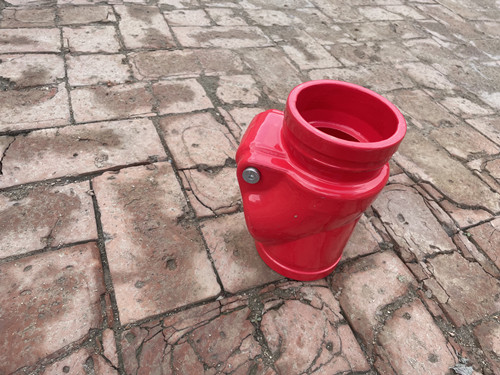

溝槽式旋啟止回閥

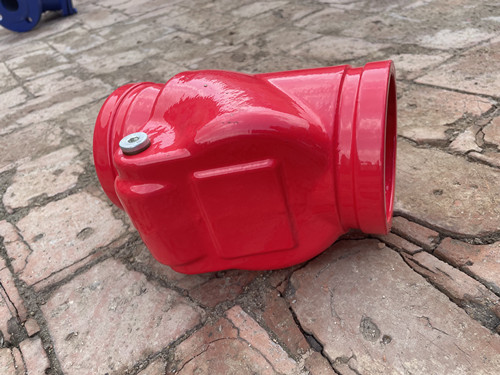

溝槽式旋啟止回閥
一、溝槽式旋啟止回閥功能特點
溝槽式旋啟止回閥的功能是防止介質逆流，只允許介質單向流動，當介質順流時閥門開啟，逆流時閥門關閉，從而保護管道系統及設備。其特點：安裝方便，采用溝槽連接方式，無需焊接無需法蘭，能縮短安裝時間；密封性好，旋啟式結構可閥門在關閉時緊密貼合，減少泄漏；流體阻力小，介質通過時較為順暢，能降低能量損耗。
二、溝槽式旋啟止回閥產品參數：
| 公稱通徑（DN) | DN50-DN200 |
| 壓力等級 | PN16/PClass150 |
| 標準體系 | 同時關注不同標準體系的兼容性，避免因接口標準不統一導致安裝問題。 |
| 溫度范圍： | 介質溫度0℃~80℃ |
| 介質 | 清水 |
| 結構設計優化 | 閥瓣形式：?jiǎn)伟晔?/td> |
| 材料工藝缺陷管控 | 鑄件需無砂眼、縮孔 |
| 安裝方向與空間要求 | 安裝方式：水平管道、垂直管道向、傾斜管道 |
三、溝槽式旋啟止回閥產品部件材質參數表：
| 部個名稱 | 材質1 | 材質2 |
| 閥體 | QT450-10球墨鑄鐵 | CF8M不銹鋼/雙相鋼2205 |
| 殼體外面的銷軸 | B235鍍鋅 | 304不銹鋼（316L海水） |
| 閥瓣 | 包膠EPDM（水基介質） | FKM（高溫）/PTFE（強腐） |
| 銷軸 | 45號鋼 | 316L不銹鋼+表面滲氮 |
四、溝槽旋啟式止回閥接口標準化匹配
溝槽旋啟式止回閥尺寸標準：需嚴格核查制造商采用的溝槽標準（如GB/T 5135.11《自動噴水滅火系統第11部分：溝槽式管接件》、ANSI/CAN/CSA C606《溝槽式管接頭》或AWWA C606），不同標準的溝槽（如GB標準3.5mm vs AWWA標準2.8mm）、坡角（30°±2°）、寬度（12.7mm±0.2mm）存在差異。
五、溝槽旋啟式止回閥閥體與閥瓣
1.溝槽旋啟式止回閥基礎性能參數
壓力-溫度等級：需覆蓋工況峰值參數（如公稱壓力PN16對應1.6MPa，峰值壓力1.8MPa；消防工況需符合GB 5135.11的1.5倍靜壓試驗要求），特別注意低溫環境下的材料韌性（如閥體QT450-10球墨鑄鐵需通過-10℃沖擊試驗，避免凍裂）。
2.溝槽式旋啟止回閥流道與啟閉特性設計
閥瓣結構優化：采用單瓣式，以實現全開流量，銷軸位置偏置設計可減少啟閉沖擊力（沖擊載荷降低30%以上）。
六、溝槽式旋啟止回閥安裝適配性與工程場景
1.溝槽式旋啟止回閥安裝條件兼容性
溝槽式旋啟止回閥安裝方向與空間：水平管道安裝時閥瓣軸需保持水平，垂直管道需介質流向自下而上；需預留卡箍拆卸空間（單側≥150mm），避免與管道支架干涉，建議配套使用廠家提供的安裝工具（如扭矩扳手、對中夾具）。
2.溝槽式旋啟止回閥出廠檢驗需包含：密封性能水壓試驗（1.5倍PN殼體試驗，1.1倍PN密封試驗，保壓時間≥15分鐘）。
七、溝槽式旋啟止回閥商務條款談判
1.交貨期：常規產品是否≤30天，定制產品（如材質、非標法蘭）是否≤60天，需明確延遲交貨違約金條款。
2.質保期：至少1年，需包含因材料/工藝缺陷導致的免費換，易損件除外；售后服務響應時間。
3.付款方式。
